Από το Geri’s Game (1997) και το Toy Story 2, ουσιαστικά κάθε χαρακτήρας χτίζεται έτσι.From Geri’s Game (1997) and Toy Story 2 onward, essentially every character is built this way.
Subdivision Surfaces / Επιφάνειες ΥποδιαίρεσηςThe geometry of smooth
Λίγες κορυφές μέσα.
Τέλεια επιφάνεια έξω.
A handful of vertices in.
A perfect surface out.
Οι επιφάνειες υποδιαίρεσης είναι ένας κανόνας που μετατρέπει ένα χονδροειδές πολυγωνικό πλέγμα σε μαθηματικά λεία επιφάνεια — επαναληπτικά, ντετερμινιστικά και σε πραγματικό χρόνο. Σχεδιάζεις δέκα κορυφές· η γεωμετρία υπολογίζει τις υπόλοιπες εκατομμύρια. A subdivision surface is a rule that turns a coarse polygon mesh into a mathematically smooth surface — repeatably, deterministically, in real time. You author ten vertices; the geometry computes the other million.
Πού τρέχει ο κανόναςWhere the rule runs
- OpenSubdiv
- OpenUSD
- Blender
- Maya
- 3ds Max
- Houdini
- Rhino SubD
- ZBrush
- Modo
- Cinema 4D
- Fusion 360
- Alias
Ο ίδιος κανόνας, η ίδια οριακή επιφάνεια. Ένα πλέγμα ελέγχου περνά από το ένα εργαλείο στο άλλο και βγάζει το ίδιο αποτέλεσμα — δες τη στοίβα. The same rule, the same limit surface. One control cage moves between tools and evaluates identically — see the stack.
Τρεις πυλώνεςThree pillars
Ένας κανόνας, τρία πράγματα που λύνειOne rule, three things it solves
Η υποδιαίρεση δεν είναι μια τεχνική μοντελοποίησης ανάμεσα σε άλλες. Είναι ένας τρόπος να περιγράφεις γεωμετρία που κρατάει από το σχέδιο μέχρι την ανάλυση, χωρίς να ξαναχτιστεί στο ενδιάμεσο. Subdivision is not one modelling technique among others. It is a way of describing geometry that survives from sketch to analysis without being rebuilt in between.
01
Ο κανόναςThe rule
Τρεις μέσοι όροι — σημείο έδρας, ακμής, κορυφής — εφαρμοσμένοι επαναληπτικά. Ντετερμινιστικά, χωρίς παραμέτρους να συντονίσεις.Three averages — face point, edge point, vertex point — applied repeatedly. Deterministic, with no parameters to tune.
Δες τον κανόνα →See the rule → 02Μία επιφάνειαOne surface
Αυθαίρετη τοπολογία σε μία ενιαία επιφάνεια: χέρι, διακλάδωση σωλήνων, κέλυφος με τρύπες. Χωρίς ραφές, στεγανή εξ ορισμού.Arbitrary topology as a single surface: a hand, a branching manifold, a shell with holes. No seams, watertight by construction.
Τι είναι →What it is → 03Σχεδίαση και ανάλυσηDesign and analysis
Οι συναρτήσεις βάσης της υποδιαίρεσης είναι εγγενώς C¹, άρα το ίδιο μοντέλο σχεδιάζει και επιλύει — χωρίς ενδιάμεσο βήμα meshing.Subdivision basis functions are inherently C¹, so one model both designs and solves — with no meshing step in between.
Πού τρέχει →Where it runs →- Η χρονιά του κανόναThe year of the rule
- 1978
- Πρώτη χρήση σε παραγωγήFirst production use
- 1997
- Έδρες ανά επίπεδοFaces per level
- ×4
- Εργαλεία με υποστήριξηTools with support
- 12
ΣύγκρισηComparison
Έναντι πυκνών πολυγώνων. Έναντι NURBS.Against dense polygons. Against NURBS.
Καμία από τις τρεις αναπαραστάσεις δεν κερδίζει παντού. Αυτό που αλλάζει είναι πού πληρώνεις το κόστος: στη δημιουργία, στην επεξεργασία ή στην κατασκευή. None of the three representations wins everywhere. What changes is where you pay: at authoring time, at editing time, or at manufacturing time.
| ΚριτήριοCriterion | ΥποδιαίρεσηSubdivision | Πυκνά πολύγωναDense polygons | NURBS |
|---|---|---|---|
| ΑνάλυσηResolution | Ανεξάρτητη — επιλέγεται κατά την αποτίμησηIndependent — chosen at evaluation | Κλειδώνει τη στιγμή της δημιουργίαςLocked the moment you author it | Αναλυτική, τεσσελίωση κατ’ απαίτησηAnalytic, tessellated on demand |
| ΤοπολογίαTopology | Αυθαίρετη, μία ενιαία επιφάνειαArbitrary, one single surface | ΑυθαίρετηArbitrary | Ορθογώνια patches, ραφές, trimmingRectangular patches, seams, trimming |
| Παραμόρφωση & riggingDeformation & rigging | Στο πλέγμα ελέγχου — εκατοντάδες κορυφέςOn the control cage — hundreds of vertices | Σε εκατομμύρια κορυφέςOn millions of vertices | Οι ραφές ανοίγουν στην παραμόρφωσηSeams open under deformation |
| LOD | Το επίπεδο είναι το LOD, χωρίς poppingThe level is the LOD, no popping | Ξεχωριστά μοντέλα ανά επίπεδοSeparate models per level | ΕπανατεσσελίωσηRe-tessellation |
| ΣτεγανότηταWatertightness | Εξ ορισμούBy construction | Χρειάζεται επιδιόρθωση πλέγματοςNeeds mesh repair | Εξαρτάται από τις ραφέςDepends on the seams |
| Πρότυπα CAD (STEP, IGES)CAD standards (STEP, IGES) | Μέσω μετατροπήςVia conversion | ΌχιNo | Εγγενώς — και ακριβή σε κωνικές τομέςNative — and exact on conic sections |
Στην πράξη τα δύο συνυπάρχουν: μοντελοποίηση σε SubD, μετατροπή σε NURBS για την κατασκευή. Η ανάλυση της σύγκρισης είναι στο «Τι είναι». In practice the two coexist: model in SubD, convert to NURBS for manufacturing. The full comparison lives under “What it is”.
ΚλάδοιIndustries
Πού τρέχει ήδηWhere it already runs
Ξεκίνησε στο animation και δεν έμεινε εκεί. Όπου χρειάζεται οργανική γεωμετρία που πρέπει και να παραμορφώνεται και να αναλύεται, η υποδιαίρεση έχει γίνει η προεπιλογή. It started in animation and did not stay there. Wherever organic geometry must both deform and be analysed, subdivision has become the default.
Παιχνίδια & real-timeGames & real-time
Προσαρμοστική εκλέπτυνση μέσα στο καρέ των 16 ms: συνεχές LOD και displacement χωρίς ραφές.Adaptive refinement inside the 16 ms frame: continuous LOD and crack-free displacement.
Βιομηχανικός σχεδιασμόςIndustrial design
Λίγες κορυφές, άμεση ανάγνωση των αντανακλάσεων στο αμάξωμα. Μετάφραση σε NURBS για τη μηχανολογική φάση.A handful of vertices, immediate read of reflections across the body. Translated to NURBS for engineering.
Αρχιτεκτονική & κελύφηArchitecture & shells
Στέγες διπλής καμπυλότητας και προσόψεις: η ίδια γεωμετρία δίνει και την εικόνα και τα δεδομένα panelisation.Doubly curved roofs and façades: one geometry feeds both the visual and the panelisation data.
Προσομοίωση & ανάλυσηSimulation & analysis

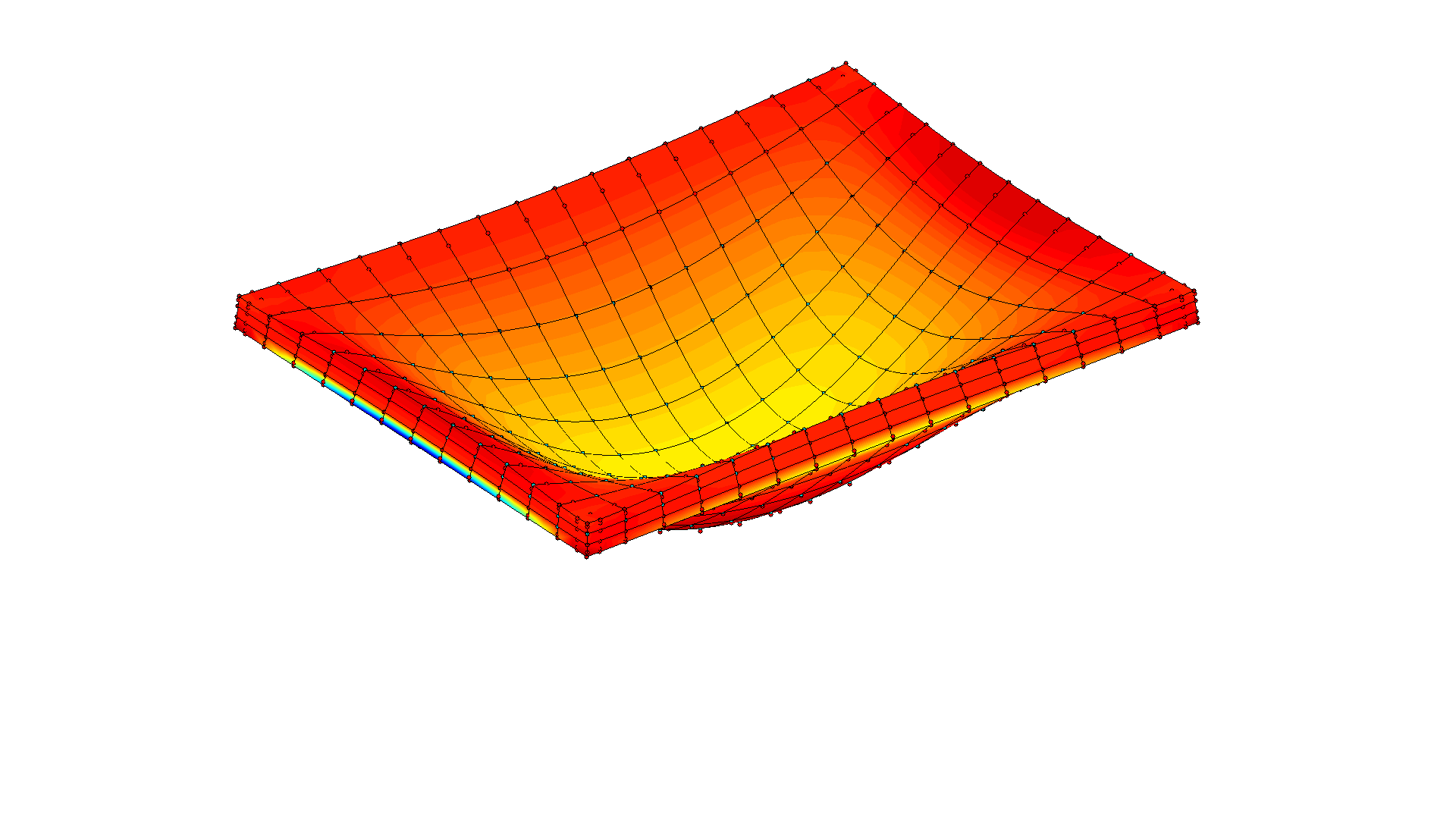

Ισογεωμετρική ανάλυση λεπτών κελυφών: ένα μοντέλο για σχεδίαση και επίλυση, χωρίς βήμα meshing.Isogeometric thin-shell analysis: one model for design and solve, with no meshing step.
Κατασκευή & 3D εκτύπωσηFabrication & 3D printing
Στεγανή εξ ορισμού, άρα τεσσελίωση σε όποια ανάλυση απαιτεί η μηχανή — χωρίς επιδιόρθωση πλέγματος.Watertight by construction, so tessellation at whatever resolution the machine demands — no mesh repair.
XR & ψηφιακά δίδυμαXR & digital twins
Το budget πολυγώνων αλλάζει ανά καρέ και ανά μάτι. Μία πηγή, οποιαδήποτε πυκνότητα.The polygon budget changes per frame and per eye. One source, any density.
Έρευνα & μηχανική μάθησηResearch & machine learning
Η Neural Subdivision (2020) μαθαίνει τον κανόνα από παραδείγματα, ώστε η εκλέπτυνση να πηγαίνει προς ένα ύφος.Neural Subdivision (2020) learns the rule from examples, so refinement moves toward a style.
Κάθε κλάδος αναλυτικά, με τις πηγές, στις Εφαρμογές. Each area in full, with sources, under Applications.
Από πού προέρχεταιWhere this comes from
Τρεις εργασίες που το καθόρισανThree papers that settled it
Τίποτα σε αυτή τη σελίδα δεν είναι γνώμη. Ο κανόνας, οι τσακίσεις και η χρήση του στη μηχανική προέρχονται από δημοσιευμένες εργασίες — και οι δεκαέξι πηγές είναι παρατεθειμένες. Nothing on this page is opinion. The rule, the creases and its use in engineering all come from published work — and all sixteen sources are listed.
Catmull & Clark
Recursively generated B-spline surfaces on arbitrary topological meshes, CAD 10(6).
Ο κανόνας. Γενικεύει τις δικυβικές B-spline επιφάνειες σε αυθαίρετη τοπολογία — και ο Ed Catmull ήταν τότε 33 ετών.The rule. It generalises bicubic B-spline surfaces to arbitrary topology — and Ed Catmull was 33 at the time.
DeRose, Kass & Truong
Subdivision surfaces in character animation, SIGGRAPH.
Οι ημι-αιχμηρές τσακίσεις, που έκαναν την τεχνική χρησιμοποιήσιμη σε παραγωγή. Το χαρτί του Geri’s Game.Semi-sharp creases, which made the technique usable in production. The Geri’s Game paper.
Cirak, Ortiz & Schröder
Subdivision surfaces: a new paradigm for thin-shell finite-element analysis, IJNME.
Η στιγμή που βγήκε από τα γραφικά. Οι συναρτήσεις βάσης είναι C¹, άρα κάνουν για ανάλυση κελυφών Kirchhoff–Love.The moment it left graphics. The basis functions are C¹, so they work for Kirchhoff–Love shell analysis.
